Przecisk sterowany to technologia, która z zewnątrz wygląda dość prosto: komora, maszyna, rura i „przejście” pod drogą czy torami. W praktyce najbardziej wymagającym elementem nie jest sama siła maszyny, ale precyzyjne poprowadzenie trasy w gruncie – tak, aby rura znalazła się dokładnie tam, gdzie przewiduje projekt.
Dla inwestora to właśnie torowanie trasy decyduje o tym, czy inwestycja przebiegnie spokojnie, czy pojawią się problemy: kolizje z innym uzbrojeniem, niedotrzymanie spadków, wyjście w złym miejscu, konieczność powtarzania przecisku lub kosztowne „ratowanie” sytuacji.
Poniżej krok po kroku wyjaśniam, jak wygląda torowanie trasy w przecisku sterowanym – wyłącznie w kontekście tej technologii, bez mieszania z przewiertami horyzontalnymi.
Dlaczego torowanie trasy w przecisku sterowanym jest kluczowe
W przecisku sterowanym nie chodzi tylko o „przebicie się” z punktu A do B. Trasa musi spełniać szereg warunków technicznych: zachować odpowiednią głębokość, odległość od istniejących sieci, zaplanowane spadki, dopuszczalne łuki i promienie, a wszystko to przy zadanych parametrach rury (średnica, sztywność, maksymalne siły).
Błąd w torowaniu zwykle nie kończy się tylko kosmetycznym odchyleniem. Może oznaczać na przykład wejście w strefę innego uzbrojenia, ryzyko uszkodzenia istniejącej sieci, zbyt małą przykrywkę nad rurą, przekroczenie dopuszczalnego spadku lub konieczność wykonania dodatkowych komór. Każde z tych zdarzeń generuje koszty, opóźnienia i dodatkowe uzgodnienia z gestorami.
Z punktu widzenia inwestora torowanie trasy to obszar, w którym widać różnicę między „tanio” a „profesjonalnie”. Dobrze zaplanowany i prowadzony przecisk ma mniejsze ryzyko niespodzianek, a co za tym idzie – mniejszą szansę na nieprzewidziane wydatki.
Przygotowanie trasy: dokumentacja, oś przecisku i parametry graniczne
Proces torowania trasy zaczyna się jeszcze przed wejściem maszyny na budowę. Wykonawca, pracując na podstawie dokumentacji projektowej, map uzbrojenia i wizji lokalnej, określa możliwy przebieg osi przecisku.
Na tym etapie ustala się przede wszystkim:
- lokalizację komory startowej i odbiorczej,
- planowany poziom dna rury na wejściu i wyjściu,
- minimalne odległości od istniejących sieci,
- dopuszczalne tolerancje odchylenia (w pionie i w poziomie),
- wymagane spadki dla danego typu przewodu (np. kanalizacja grawitacyjna).
Choć inwestor zazwyczaj nie ingeruje w detale techniczne, to warto, by miał świadomość, że torowanie nie polega na „mniej więcej pod drogą”. Oś przecisku jest w praktyce linią kontrolną, względem której później ocenia się jakość wykonania robót.
Im staranniej określona jest ta oś na etapie przygotowania, tym mniej decyzji „na gorąco” trzeba podejmować w trakcie samego przecisku.
Wyznaczenie punktu wejścia i wyjścia – geometria zamiast „na oko”
Kolejny kluczowy element torowania to precyzyjne wyznaczenie punktu wejścia i wyjścia rury. W przecisku sterowanym robi się to geometrycznie, w oparciu o osnowę geodezyjną, a nie „orientacyjnie” względem krawężnika czy słupa.

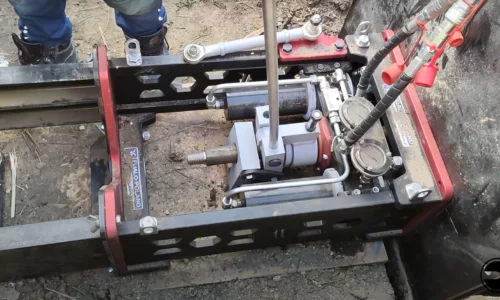

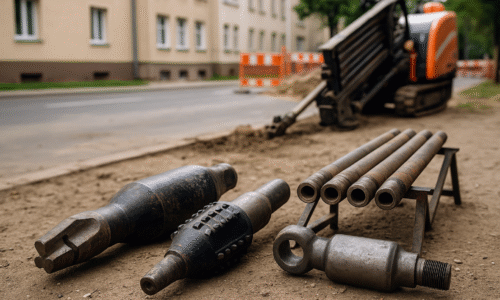

Na budowie geodeta przenosi oś projektowanego przewodu na teren. Na tej podstawie wykonawca lokalizuje komorę startową tak, aby maszyna była ustawiona dokładnie w osi przecisku, z odpowiednim kątem wejścia. Analogicznie wyznacza się położenie komory odbiorczej oraz przewidywane miejsce „wyjścia” tarczy lub głowicy.
Dla inwestora istotne jest, by wykonawca współpracował z uprawnionym geodetą, a nie polegał wyłącznie na pomiarach „własnych”. Błędy w wyznaczeniu tych dwóch punktów potrafią „rozjechać” cały przebieg trasy, nawet przy poprawnym sterowaniu samą tarczą.
Jak działa sterowanie w przecisku sterowanym – pilot, celownik, korekty
Sednem torowania jest etap prowadzenia tarczy (lub głowicy) w taki sposób, aby możliwie wiernie podążała po zaplanowanej osi. W przecisku sterowanym stosuje się różne rozwiązania, ale najczęściej rolę „oczu” pełni optyczny system pomiarowy.
W komorze startowej montuje się stację (np. laserową), która emituje wiązkę wzdłuż zaplanowanej osi przecisku. W tarczy lub rurze prowadzącej znajduje się ekran celowniczy lub optyczny odbiornik. Operator w komorze, obserwując położenie punktu celowniczego na ekranie, odczytuje, czy tarcza trzyma osiowanie i zadany spadek, czy zaczyna „uciekać” w pionie lub poziomie.
Na podstawie tych odczytów dokonywane są korekty:
- w pionie – poprzez odpowiednią regulację sił na podporach lub klinach prowadzących,
- w poziomie – przez asymetryczne doprowadzanie siły, odpowiednie ustawienie tarczy, czasami przez minimalne zmiany geometrii czoła.
Z punktu widzenia inwestora ważne jest nie tyle to, jaki dokładnie sprzęt optyczny jest używany, ale czy wykonawca:
- dysponuje systemem pomiarowym przystosowanym do danej długości i średnicy przecisku,
- ma procedurę regularnego sprawdzania i kalibracji tego systemu,
- dokumentuje odczyty i odchyłki na kolejnych etapach postępu tarczy.
Torowanie a warunki gruntowe – dlaczego nie każdy grunt „wybacza”
Nawet najlepszy system sterowania ma swoje ograniczenia, jeśli rzeczywiste warunki gruntowe różnią się od założeń projektowych. W przecisku sterowanym szczególnie problematyczne są grunty niejednorodne, z soczewkami kamieni, rumoszu, czy nagłymi przejściami między warstwami.
W miękkich, jednorodnych gruntach torowanie jest relatywnie przewidywalne – tarcza zachowuje się stabilnie, a korekty można wprowadzać spokojnie i z wyprzedzeniem. Im grunt twardszy lub bardziej „przeplatany” przeszkodami, tym większe są skoki sił i ryzyko wymuszonego odchylenia trasy.
Dla inwestora sygnałem ostrzegawczym jest sytuacja, w której wykonawca bagatelizuje temat badań gruntu lub traktuje je wyłącznie jako formalność z projektu. Jeżeli rzeczywisty grunt okaże się inny niż zakładano, korekty toru mogą okazać się niemożliwe do przeprowadzenia w bezpieczny sposób na całej długości przecisku.
Korekty toru w trakcie przecisku – kiedy są jeszcze realne
Ważna cecha przecisków sterowanych: korekty trasy są możliwe, ale nie w nieskończonym zakresie. Im większy kąt odchylenia od osi trzeba „wyprostować”, tym większe siły i naprężenia pojawiają się w rurach oraz w samym gruncie.
W praktyce oznacza to, że:
- niewielkie odchylenia można korygować sukcesywnie na kilku kolejnych odcinkach posuwu,
- większe błędy wymuszą większe łuki, które mogą być nieakceptowalne z punktu widzenia rury lub wymogów projektowych,
- w skrajnym przypadku bardziej opłacalne bywa zakończenie przecisku i wykonanie kolejnej próby, niż agresywne „naginanie” trasy.
Inwestor powinien mieć świadomość, że jeśli w trakcie przecisku pojawia się problem z utrzymaniem toru, to pytanie nie brzmi „czy da się to na siłę dociągnąć”, ale „jakie będą skutki takiej korekty za rok, pięć, dziesięć lat”. Zbyt ostro prowadzony łuk czy zbyt mała przykrywka mogą skutkować przyszłymi awariami albo trudnościami przy kolejnych inwestycjach w tym rejonie.
Dokumentowanie przebiegu przecisku – nie tylko dla formalności
Profesjonalne torowanie trasy kończy się nie tylko tym, że rura „wyszła w dobrym miejscu”, ale pełną dokumentacją przebiegu przecisku. Zwykle obejmuje ona:
- raporty z odczytów miejscowych odchyłek,
- profile podłużne z zaznaczonym rzeczywistym przebiegiem,
- informację o odległościach od istniejących sieci,
- ewentualne miejsca korekt i zmiany parametrów.
Dla inwestora to ważny materiał w dwóch perspektywach. Po pierwsze – pozwala obiektywnie ocenić jakość wykonania robót już dziś. Po drugie – stanowi cenne źródło danych przy przyszłych przebudowach, remontach czy nowych inwestycjach w tym samym pasie terenu.
Brak rzetelnej dokumentacji oznacza, że za kilka lat nikt nie będzie miał pewności, gdzie dokładnie przebiega rura. To prosta droga do kolizji przy kolejnych robotach, sporów z gestorami i niepotrzebnych kosztów.
Co inwestor realnie może i powinien kontrolować
Inwestor nie musi znać wszystkich niuansów technicznych przecisku sterowanego, ale są konkretne elementy procesu torowania, o które warto pytać i które warto wpisać do umowy lub protokołów:
- sposób wyznaczenia osi przecisku i punktów wejścia/wyjścia,
- zastosowany system sterowania i kontroli toru,
- przyjęte tolerancje odchyłek w pionie i poziomie,
- sposób dokumentowania rzeczywistego przebiegu,
- procedury postępowania w przypadku rozbieżności między projektem a rzeczywistymi warunkami gruntu.
Jeżeli wykonawca jest w stanie jasno odpowiedzieć na te kwestie, zazwyczaj oznacza to, że torowanie trasy jest w jego firmie procesem świadomie zarządzanym, a nie „rutyną operatora”. Jeśli natomiast na pytania o tolerancje, kalibrację czy dokumentację padają ogólniki, warto poważnie zastanowić się nad ryzykiem technicznym całego zadania.
Torowanie to nie detal, tylko kręgosłup całego przecisku
W przecisku sterowanym maszyna, siła i czas wykonania są ważne, ale bez dobrze poprowadzonej trasy cała technologia traci sens. Torowanie to w praktyce kręgosłup całej operacji – decyduje o bezpieczeństwie uzbrojenia, trwałości nowej sieci i przewidywalności kosztów.
Dla inwestora znajomość podstaw tego procesu nie jest sztuką dla sztuki. Pozwala świadomie rozmawiać z wykonawcą, lepiej ocenić oferty i szybciej wychwycić sytuacje, w których „coś się nie spina”. W świecie robót bezwykopowych to właśnie takie detale jak torowanie trasy odróżniają inwestycję naprawdę dobrze zrealizowaną od tej, która tylko „formalnie się udała”.

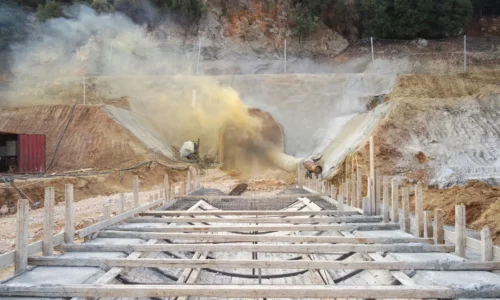

Sprawdź jaki jest wpływ warunków gruntowych na wykonanie przecisku
