Wykonanie przecisku to dopiero początek życia instalacji podziemnej. To, jak długo będzie służyć rura wodociągowa, kanalizacyjna, energetyczna czy światłowodowa, zależy w dużej mierze od działań podjętych bezpośrednio po wciągnięciu rury w otwór i w pierwszych tygodniach po zakończeniu prac. Brak właściwej ochrony może doprowadzić do uszkodzeń mechanicznych, korozji, przebić podczas późniejszych prac ziemnych czy nawet całkowitej awarii sieci. Poniżej omawiamy najważniejsze zasady ochrony instalacji po wykonaniu przecisku sterowanego.
Dlaczego ochrona instalacji po przecisku jest tak ważna?
Technologia bezwykopowa minimalizuje ingerencję w teren, ale nie zwalnia z obowiązku zabezpieczenia samej instalacji. Rura ułożona metodą HDD czy przeciskiem hydraulicznym znajduje się w otworze, którego ściany przez pewien czas stabilizują się wokół niej. W tym okresie szczególnie ważne jest:
- niedopuszczenie do przemieszczenia rury w otworze,
- zabezpieczenie końcówek przed zanieczyszczeniami i wilgocią,
- właściwe wykonanie połączeń ze studniami i komorami,
- oznaczenie trasy dla przyszłych prac ziemnych,
- ochrona przed obciążeniami zewnętrznymi w strefie wlotu i wylotu.
Pominięcie tych etapów to najczęstsza przyczyna awarii sieci wykonanych technologią bezwykopową już w pierwszych latach eksploatacji.
Zabezpieczenie strefy wlotu i wylotu
Najbardziej narażone na uszkodzenia są strefy wlotu i wylotu przecisku, czyli miejsca, gdzie rura wychodzi z otworu i łączy się z resztą instalacji. To właśnie tu najczęściej dochodzi do:
- naprężeń mechanicznych w rurze,
- punktowych obciążeń od osiadającego gruntu,
- uszkodzeń podczas zasypywania wykopów montażowych.
W tych miejscach warto zastosować podsypkę z piasku o grubości min. 10–15 cm pod rurą oraz obsypkę o tej samej grubości nad nią. Materiał powinien być wolny od kamieni i ostrych elementów. Zagęszczanie wykonuje się warstwami, ręcznie lub lekkim sprzętem, aby nie uszkodzić rury.
Ochrona przed korozją i wpływem wód gruntowych
W przypadku rur stalowych konieczne jest zabezpieczenie antykorozyjne — powłoki bitumiczne, polietylenowe lub poliuretanowe. Jeśli przecisk sterowany prowadzony był poniżej poziomu wód gruntowych, należy dodatkowo sprawdzić szczelność wszystkich połączeń i — w przypadku rur metalowych — rozważyć ochronę katodową.
Rury z tworzyw sztucznych (HDPE, PE, PVC) są odporne na korozję, ale wymagają kontroli szczelności zgrzewów oraz właściwej ochrony przed promieniowaniem UV w miejscach, gdzie rura jest tymczasowo odsłonięta przed zasypaniem.

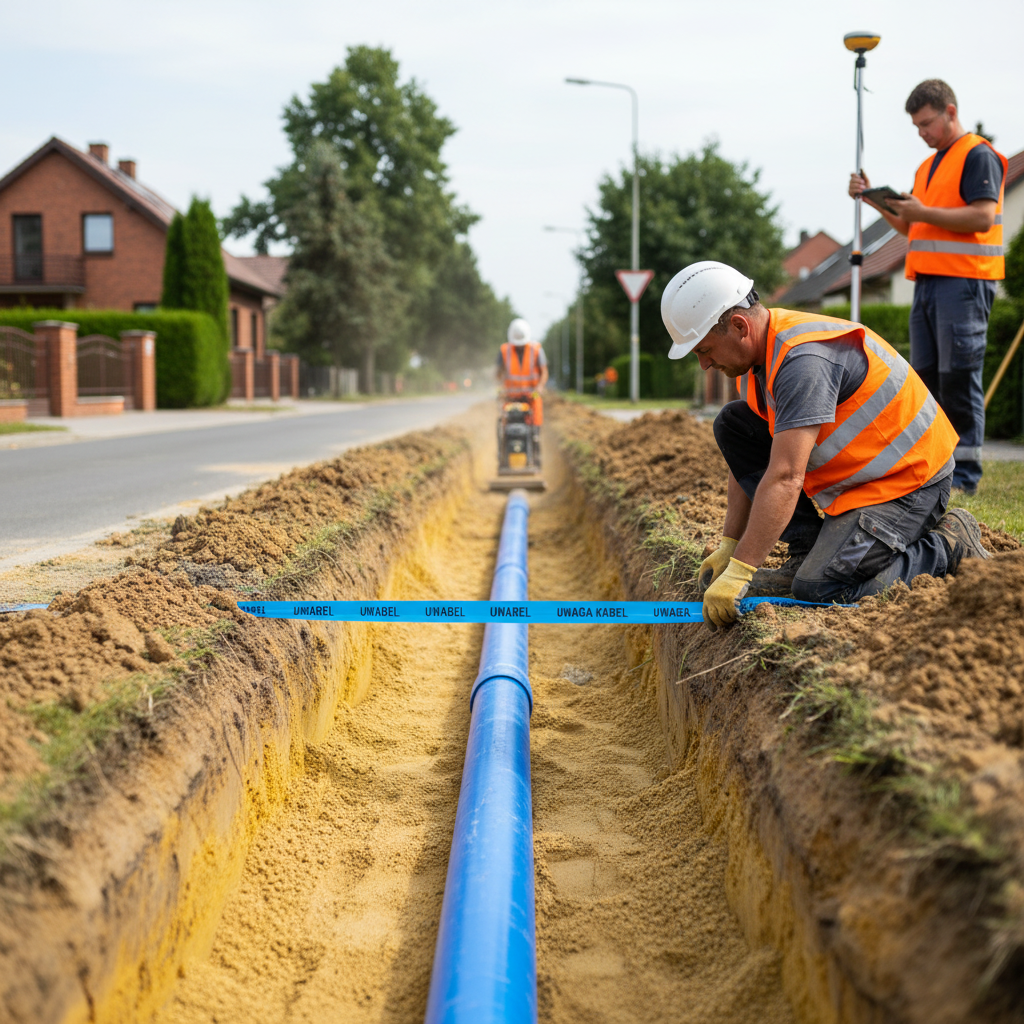

Oznaczenie trasy instalacji
Jednym z największych zagrożeń dla sieci podziemnych są późniejsze prace ziemne prowadzone przez inne służby. Mimo że instalacja jest udokumentowana w geodezji powykonawczej, w praktyce wiele uszkodzeń wynika z braku fizycznych oznaczeń trasy. Standardem powinno być:
- taśma ostrzegawcza ułożona ok. 30–40 cm nad rurą (kolor zależny od medium: niebieski — woda, żółty — gaz, czerwony — energetyka, pomarańczowy — telekomunikacja),
- taśma lokalizacyjna z wkładką metalową umożliwiająca wykrycie trasy detektorem,
- słupki oznaczeniowe w miejscach charakterystycznych (zmiany kierunku, przejścia pod drogami, studnie),
- inwentaryzacja geodezyjna powykonawcza złożona w ośrodku dokumentacji geodezyjnej.
W przypadku rur z tworzyw sztucznych, które są niewidoczne dla standardowych wykrywaczy metalu, taśma lokalizacyjna z drutem stalowym lub przewód lokalizacyjny prowadzony równolegle z rurą to absolutna konieczność.
Kontrola szczelności i próby ciśnieniowe
Przed oddaniem instalacji do eksploatacji każdy przecisk strowany — niezależnie od długości i średnicy — powinien przejść próbę szczelności i ciśnieniową zgodnie z odpowiednią normą (PN-EN dla danego typu sieci). Próba pozwala wykryć:
- mikropęknięcia powstałe podczas wciągania rury,
- nieszczelne zgrzewy lub połączenia kołnierzowe,
- uszkodzenia powłoki ochronnej,
- błędy montażowe na końcówkach.
Wynik próby należy udokumentować protokołem — to obowiązek wykonawcy i podstawa odbioru inwestycji przez inwestora oraz właściwy urząd.
Zabezpieczenie mechaniczne w strefach szczególnych
Tam, gdzie instalacja przebiega pod drogami o dużym obciążeniu, torami kolejowymi czy parkingami, warto rozważyć dodatkowe zabezpieczenia:
- rura osłonowa (peszel) wokół rury przewodowej,
- płyty odciążające z betonu nad strefą instalacji,
- kompensatory osiowe przy długich odcinkach narażonych na zmiany temperatury,
- kotwy i podpory w komorach montażowych.
Te elementy znacząco wydłużają żywotność sieci i zmniejszają ryzyko awarii w miejscach trudno dostępnych do napraw.
Dokumentacja powykonawcza — często niedoceniany element
Profesjonalna ochrona instalacji to nie tylko działania fizyczne, ale również rzetelna dokumentacja, która obejmuje:
- geodezyjną inwentaryzację powykonawczą (XYZ co kilka metrów trasy),
- protokoły prób ciśnieniowych i szczelności,
- atesty użytych materiałów,
- zdjęcia z poszczególnych etapów prac,
- mapę zasadniczą z naniesioną instalacją.
Komplet tych dokumentów to nie biurokracja — to realna ochrona inwestora przed kosztownymi sporami w przyszłości oraz podstawa do szybkiej lokalizacji awarii.
Pierwsze miesiące eksploatacji — monitoring
W pierwszych 6–12 miesiącach po wykonaniu przecisku warto prowadzić okresowe kontrole trasy — szczególnie po intensywnych opadach, przemarznięciach gruntu i pierwszej wiośnie. Osiadania, miejscowe zapadnięcia terenu nad trasą czy wilgotne plamy mogą świadczyć o problemach z instalacją lub o niedostatecznym zagęszczeniu gruntu w strefach wlotu i wylotu. Wczesne wykrycie takich sygnałów pozwala uniknąć poważnej awarii.
Podsumowanie
Ochrona instalacji po wykonaniu przecisku sterowanego to proces, nie jednorazowe działanie. Zaczyna się w momencie wciągnięcia rury w otwór, a kończy po pierwszym roku eksploatacji, gdy grunt wokół trasy się ustabilizuje. Kluczowe są: właściwe zabezpieczenie stref wlotu i wylotu, oznaczenie trasy, próby szczelności, dokumentacja powykonawcza oraz monitoring w pierwszych miesiącach. Inwestycja w te działania jest niewielka w porównaniu z kosztami późniejszych napraw — a często decyduje o tym, czy instalacja przesłuży 30, 50 czy 100 lat.
